• Composants inclus

  1 ou plusieurs batteries Lithium Pytes 5.1 kWh (48V / 100Ah) ou 15kWh
  Stocke l’énergie solaire du jour pour la restituer le soir/nuit ou lors d’une coupure. Batterie LFP réputée pour sa stabilité et évolutive par ajout de modules.

  1× Compteur ET112 pour monitoring et prise en compte de la production solaire dans l'ESS Victron Energy

  1× Convertisseur/chargeur Victron MultiPlus-II 48V
  Le cœur du système : il convertit le 48V batterie en 230V pour la maison, gère la charge batterie si besoin, et assure la bascule automatique en cas de coupure.

  1× Supervision Victron Cerbo GX MK2
  Interface de pilotage ESS : affiche production/batterie/consommation, facilite les réglages, la supervision à distance et les évolutions futures (ajout MPPT, compteur, etc.).

• Accessoires inclus

  Pack configuration ESS autonome Victron

  Paramétrage prêt à l’emploi pour autoconsommation + stockage : priorité à la consommation directe, puis charge batterie, et maintien d’un secours stable.

  Câblages Victron officiels

  • VE.Can to CAN-bus BMS Type A : communication fiable entre batterie Pylontech et système Victron (sécurité + performance).



  Protections & distribution Victron / accessoires

  • Sectionneur batteries NH (BSIII) + fusibles NH A : coupure sécurisée et protection forte puissance côté batterie..

  • Câbles de puissance  2×25 mm² + pack câbles souples 70 mm² (cosses M8/M10) : liaisons batterie dimensionnées pour une connexion robuste et sans échauffement.

  • 6 kits de mise à la terre Rayvolt : sécurité électrique et conformité de la partie solaire.

  • 1 × option Coffret de protection AC avec inverseur de source (spécifique MultiPlus-II)
    Protège la partie 230V et assure une bascule propre entre réseau et secours MultiPlus.
    Garantit un fonctionnement sûr et cohérent de l’installation.

La journée, votre solaire continue de produire normalement. Le surplus est stocké dans la batterie Pylontech. Le soir, vous utilisez cette énergie stockée. Et si le réseau tombe, le MultiPlus-II prend le relais automatiquement pour maintenir l’alimentation de la maison.

Ce que ce kit vous apporte concrètement

• Stockage du surplus solaire existant : l’énergie injectée devient utile le soir.

• Autoconsommation jour/nuit : vous profitez de vos panneaux même hors soleil.

• Mode secours autonome en cas de coupure réseau (anti-black-out).

• Compatible avec onduleur ou micro-onduleurs déjà installés.

• Pour un back-up sur abonnement jusqu’à 12 kVA.

• Kit livré avec filerie et configuration ESS avant expédition.



Quelle puissance MultiPlus pour quel abonnement ?

La puissance d’abonnement donne une bonne idée des pics possibles dans la maison.
Voici une règle simple (pédagogique, sans jargon) :

Abonnement 3 à 6 kVA
→ MultiPlus 3 kVA : très cohérent pour assurer l’alimentation de la maison sur les usages essentiels, avec un secours fiable.

Abonnement 9 à 12 kVA
→ MultiPlus 5 kVA conseillé si l’objectif est un secours plus large et plus confortable (moins de contraintes sur les simultanéités).

Abonnement et usages puissants réguliers
→ on s’oriente vers un MultiPlus supérieur, ou vers un kit solaire plus puissant.

Le configurateur sert justement à faire ce choix au bon niveau, pour que le secours reste réaliste et confortable.

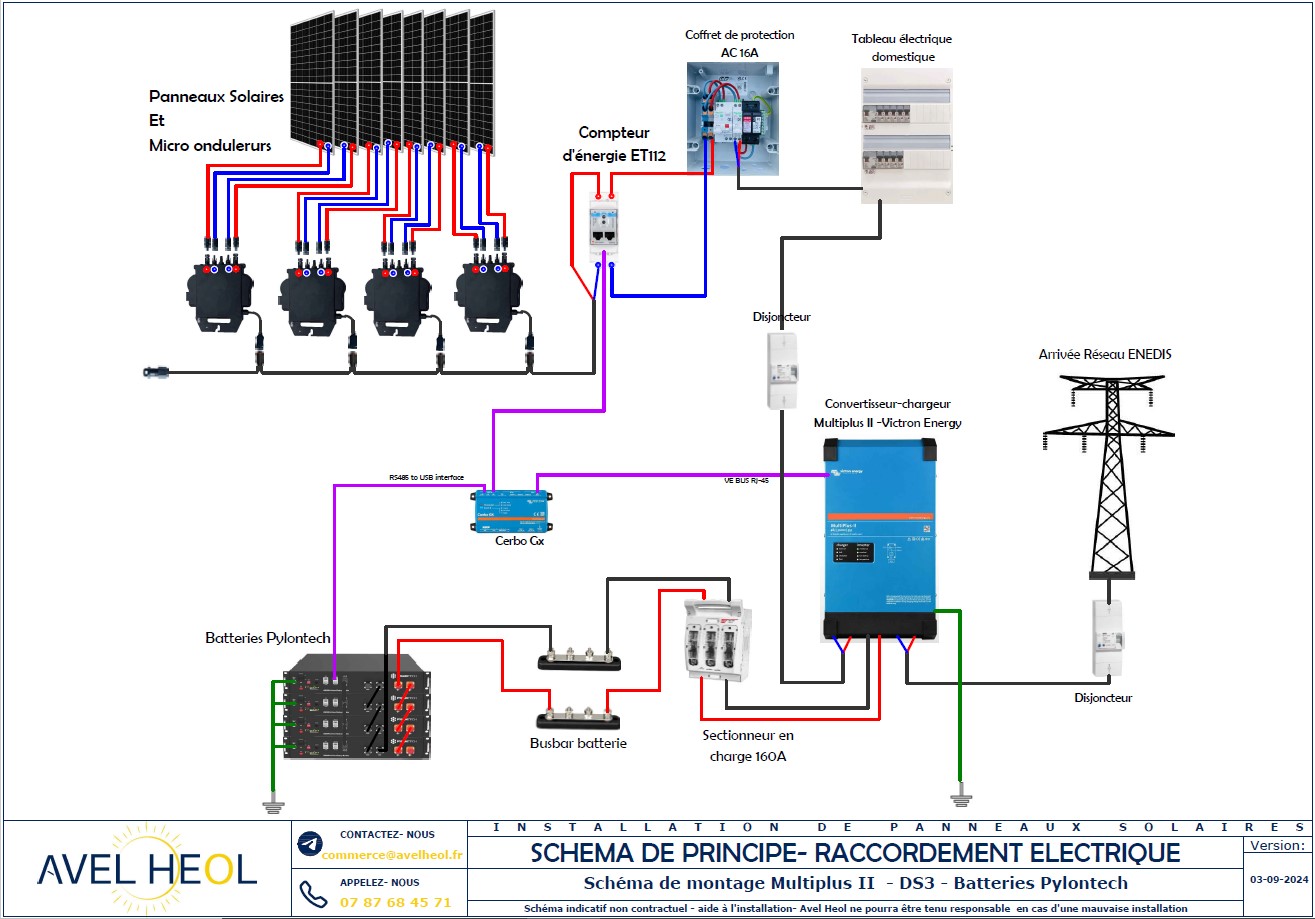

Comment ça fonctionne (simplement)

1. En journée
   Solaire existant → Maison
   et le surplus :
   Solaire existant → Batterie Pylontech

2. Le soir / la nuit
   Batterie → Maison via MultiPlus-II

3. En cas de coupure réseau
   MultiPlus-II → Maison (sur batterie)
   La maison continue d’être alimentée sans intervention.

Alimentation en cas de coupure

Alimentation en cas de coupure : ce qu’il faut comprendre
Oui, le MultiPlus-II peut prendre le relais sur l’installation de la maison en cas de panne réseau.
La seule chose à respecter, c’est la cohérence entre la puissance de l’onduleur et les usages réels :

• avec un MultiPlus 3 kVA, on couvre très bien une maison sobre ou des usages essentiels bien gérés,

• si la maison a de gros pics, on dimensionne plus fort ou on anticipe une priorisation des usages.

L’objectif est simple : un secours confortable, sans surprise, même sur batterie

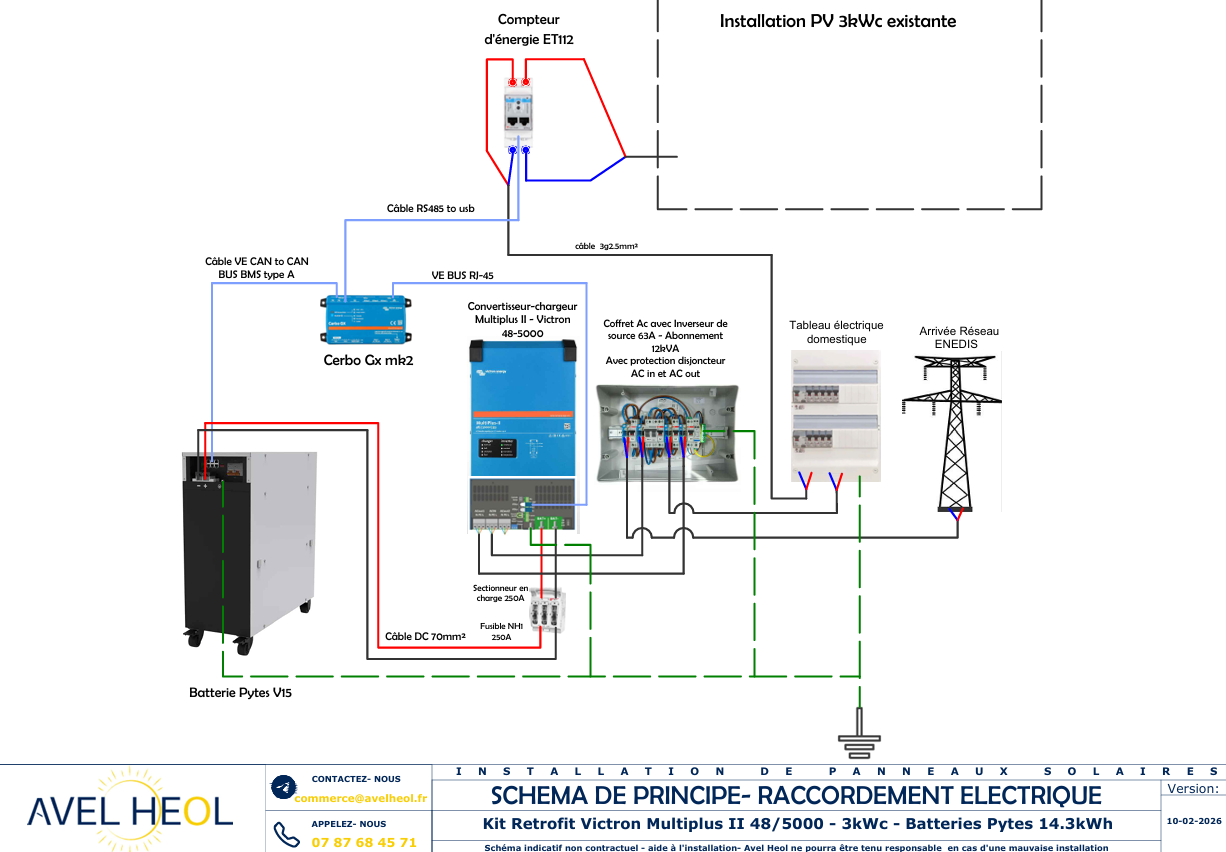

Pourquoi un kit retrofit AVEL HEOL ?

Ajouter une batterie sur une installation existante paraît simple, mais la cohérence d’architecture est essentielle.
En retrofit, il faut éviter :

• les conflits avec un onduleur déjà en place,

• une mesure réseau instable,

• ou une production qui décroche en cas de coupure.

Ce kit est pensé pour s’intégrer proprement à votre solaire actuel tout en ajoutant un stockage fiable et un secours Victron robuste

Logique du configurateur retrofit

1) Installation existante : on commence par ce qui est déjà en place
Le configurateur retrofit part de votre réalité :

• type d’onduleur (central ou micro-onduleurs),

• mono ou tri,

• puissance de l’installation actuelle,

• abonnement réseau.

Pourquoi ? Parce qu’en retrofit, la priorité est de ne jamais créer de conflit entre le MultiPlus-II et votre onduleur existant.

2) Objectif : stockage simple ou autonomie renforcée ?
Deux usages possibles :

• autoconsommation + soirée : on dimensionne surtout la batterie,

• autonomie plus longue + secours élargi : on augmente stockage et puissance MultiPlus.

Le configurateur sert à aligner le kit sur votre objectif réel, pas sur une moyenne.

3) Connectivité / supervision : fiabiliser l’ESS
L’ESS Victron est très performant si la mesure réseau et le pilotage sont bien faits.
La supervision GX dédiée rend l’ensemble :

• plus stable,

• plus simple à régler,

• plus évolutif (ajout batterie, MPPT, compteur tri…),

• et plus facile à diagnostiquer.

But : une installation qui marche du premier coup et reste simple à faire évoluer.

Pour qui est ce kit retrofit ?

Ce pack retrofit est idéal si :

• vous avez déjà une installation solaire en autoconsommation,

• vous voulez stocker le surplus pour l’utiliser le soir,

• vous cherchez un mode secours automatique fiable,

• vous souhaitez une architecture Victron propre et évolutive.

Il convient aux maisons jusqu’à 12 kVA d’abonnement avec un besoin de back-up réaliste.

Évolutions possibles dans le temps

Votre système peut grandir sans tout refaire :

• ajout de batteries Pylontech,

• augmentation de puissance MultiPlus-II si besoin,

• ajout MPPT(s) si extension PV future,

• supervision avancée,

• compteur triphasé si nécessaire.

Vous partez sur une base solide, et vous restez libre d’augmenter autonomie et puissance plus tard.

Aide au choix

Besoin d’une validation rapide ?

Le configurateur vous guide en quelques questions simples :

• type d’installation existante (central / micro-onduleurs),

• mono ou tri,

• puissance PV actuelle,

• abonnement kVA,

• objectif (stockage / autonomie / secours).

On vous oriente vers un retrofit cohérent et sûr.
