Coffret de protection AC 3kW - mono - compatible nouvelle NFC-1500 - Choix de 3 à 15kVA

Coffret AC onduleur 3kW monophasé - Cas 1 NFC 15-100


Pré câblé avec parafoudre et différentiel 300mA haute immunité


Coffret de protection photovoltaïque 3KW avec raccordement et protection maison selon NFC 15-100 cas 1


Protection pour maison selon abonnement 3,6 ou 12-15kVA

A partager

140,00 € TTC
Puissance d'abonnement
Quantité

Paiement 3x sans frais à partir de 500€.


Coffret AC précablé pour onduleur solaire 3kW - pour raccordement selon cas Consuel n°1

Ce coffret AC pour onduleur solaire 3kW est pré-cablé et tout équipé. Il dispose d'un parafoudre AC;

 L'ensemble est prévu pour la protection et la coupure des surcharges ou surtensions.

La nouvelle NFC 15-100 en place depuis le 01/09/2025 exige désormais un nouveau mode de raccordement pour les installations photovoltaïques.
Nos coffrets intègrent donc désormais un bornier et une protection disjoncteur supplémentaire en lien avec votre abonnement Enedis.
Le coffret est donc en lien avec votre puissance photovoltaïque et votre abonnement.



Choisissez le coffret adapté parmi 3 puissances d'abonnement monophasées 3/6/12kVA (16/32/63A)

Coffret AC 3kWc Monophasé très compact rapide à installer, conçu pour une installation équipée d’un onduleur 3 kVA monophasé. Il est composé d’un parafoudre AC monophasé, son disjoncteur 16A et différentiel 300mA pour la protection photovoltaïque et un bornier + un disjoncteur 20A,  32A  ou 63A pour la protection maison selon votre abonnement Enedis.

L'architecture NFC 15-100 est prévu pour un raccordement selon le cas n°1 avec raccordement de l'installation photovoltaïque en amont du tableau électrique principal



Coffret étanche IP 65 IK O7 et porte transparente qui comporte :

1 disjoncteur PH+N 20A courbe C + 1 interrupteur différentiel 2P 40A-300mA haute immunité ( PV )

1 parafoudre type 2

1 barrette de terre

1 borne de raccordement pour câble 2x10mm2 (depuis DB Enedis)

1 disjoncteur PH+N 20/32/63A selon votre abonnement ( à choisir)

Un coffret indispensable pour la protection des installations avec onduleurs solaires jusqu'à 4kW selon cas n° 1 Consuel

Ce coffret répond à la norme UTE 15-712-1 / NFC 15-100

Coffret PV 3kW Abonnement 15A
Coffret PV 3kW Abonnement 32A

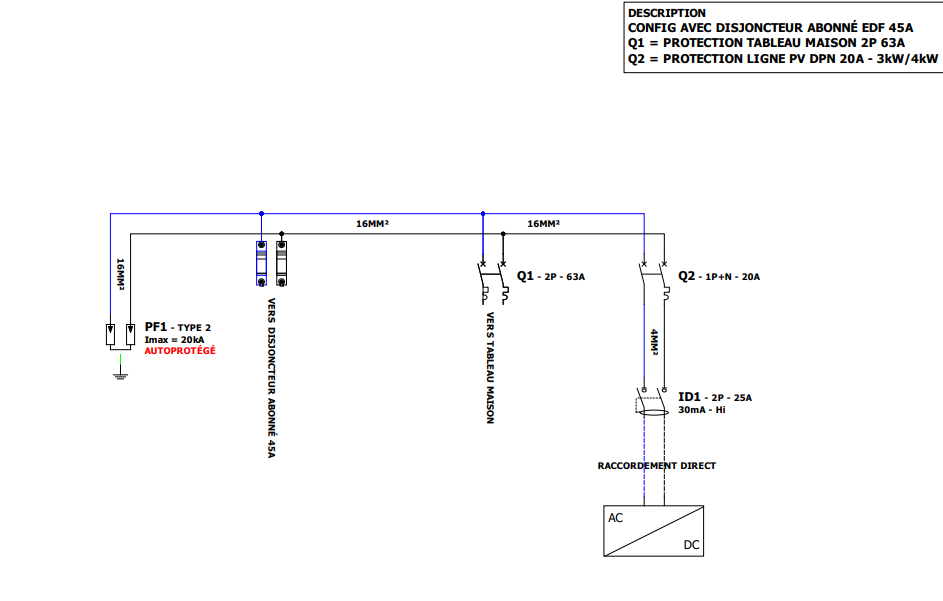

Coffret PV 3kW Abonnement 45A

Fiche technique

Coffrets de protection AC
Coffrets AC Monophasé
COF_MON_3K_ABT3KVA_15A

Marque :

ABB

Documents joints

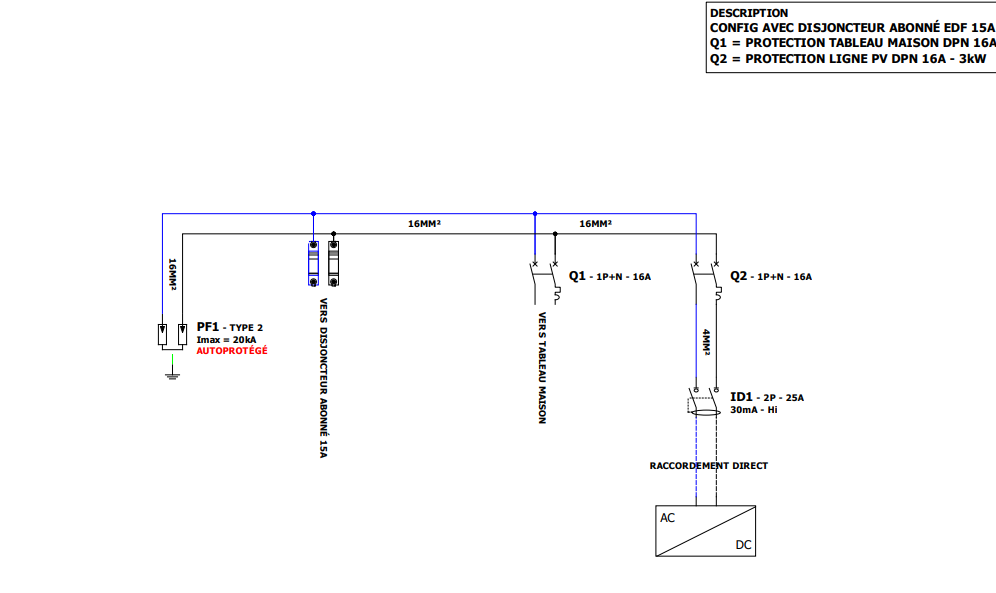

Schéma 16A

Téléchargement (20.9k)

Schéma 20A

Téléchargement (20.96k)

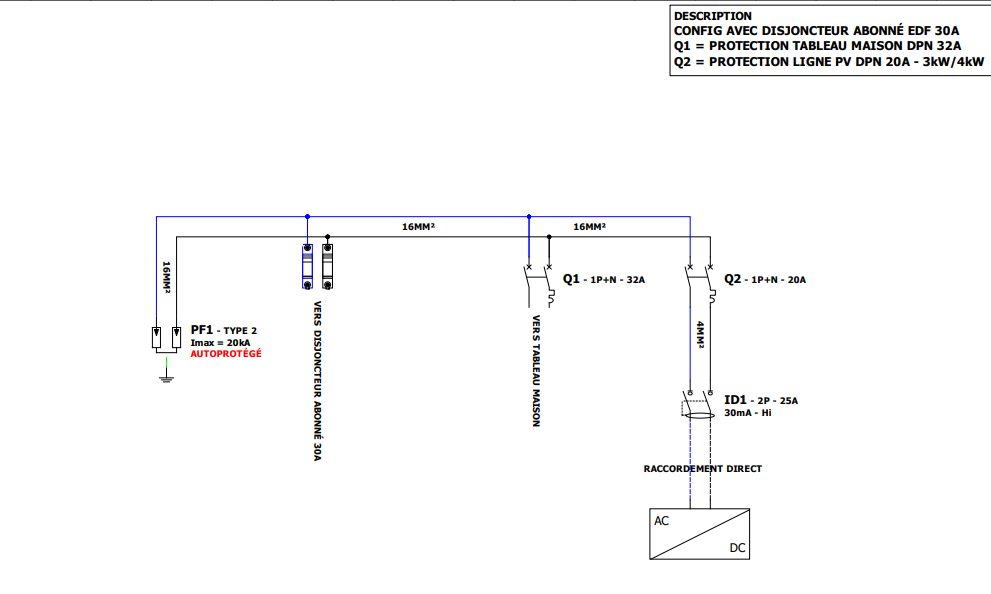

Schéma 32A

Téléchargement (20.67k)
