Onduleur Deye LV : sans PV et micro onduleurs expliqués
Onduleur Deye LV : guide complet pour comprendre le fonctionnement sans PV, l’AC coupling et le retrofit batterie
Les onduleurs hybrides Deye basse tension peuvent-ils fonctionner sans panneaux photovoltaïques en entrée DC ? Le port GEN peut-il recevoir des micro onduleurs ? Et que devient l’installation en cas de coupure réseau ? Voici un guide pilier pensé pour vous aider à raisonner en architecture énergétique complète.
- Onduleur hybride LV
- AC coupling
- Micro onduleurs
- Batterie 48 V
- Sortie LOAD
- Retrofit photovoltaïque
Sommaire
- Le rôle d’un onduleur Deye LV dans une architecture énergétique
- Peut-on utiliser un onduleur Deye LV sans panneaux photovoltaïques ?
- Port GEN et AC coupling : que peut-on raccorder réellement ?
- Que se passe-t-il en cas de coupure réseau ?
- Pourquoi cette logique est intéressante en retrofit ?
- Les points de vigilance à valider avant intégration
- FAQ technique
Le rôle d’un onduleur Deye LV dans une architecture énergétique
Un onduleur hybride basse tension ne doit pas être analysé comme un simple convertisseur. Dans une logique résidentielle, il devient le centre de pilotage du système. Il arbitre les flux entre le réseau, la batterie, les charges prioritaires et, selon architecture, une production photovoltaïque en courant continu ou en courant alternatif.
Cette approche est particulièrement intéressante lorsque vous cherchez à faire évoluer une installation existante. Au lieu de repartir d’une feuille blanche, il devient possible d’ajouter du stockage, d’introduire une fonction secours et d’améliorer l’autonomie énergétique, tout en conservant certains équipements déjà en place.
Réseau
Le réseau public peut rester une source d’appoint, une source de charge batterie ou une base de secours selon le mode de fonctionnement retenu.
Batterie
La batterie n’est pas seulement un stockage. Elle conditionne aussi la stratégie de secours, l’arbitrage énergétique et une partie du comportement global de l’onduleur.
Charges
Les charges raccordées à la sortie secourue peuvent continuer à être alimentées localement si l’architecture, le câblage et le paramétrage le permettent.
Lecture AVEL HEOL : pour comprendre un onduleur Deye LV, il faut toujours raisonner en système complet. Le comportement réel dépend de la batterie, du BMS, du câblage, du firmware, des protections AC et de la logique de supervision.
Peut-on utiliser un onduleur Deye LV sans panneaux photovoltaïques ?
Oui, c’est possible. Une gamme d’onduleurs hybrides Deye LV peut fonctionner sans entrée PV DC active, dès lors que le système comprend une alimentation AC disponible et un pack batterie adapté. Dans cette configuration, l’onduleur conserve un rôle pleinement utile : il gère les échanges entre réseau, batterie et charges.
Autrement dit, l’absence de panneaux photovoltaïques raccordés sur les entrées MPPT ne rend pas l’onduleur inopérant. En revanche, elle change profondément la logique énergétique du système. Sans production PV DC, vous exploitez surtout l’onduleur comme interface de stockage, de conversion et de secours.
Ce qui reste possible
Charge batterie depuis le réseau, alimentation des charges et maintien d’une logique de secours selon la configuration retenue.
Cas d’usage typique
Ajouter une batterie à une installation existante ou préparer une architecture évolutive avant l’ajout d’un champ photovoltaïque DC.
Limite importante
Sans source photovoltaïque DC, vous ne valorisez pas les MPPT et vous ne produisez pas directement de solaire côté entrée DC.
Point de méthode : ce fonctionnement sans PV DC est cohérent, mais son intérêt dépend du prix de l’énergie, de la capacité batterie, des usages et de la présence éventuelle d’une autre production AC déjà existante.

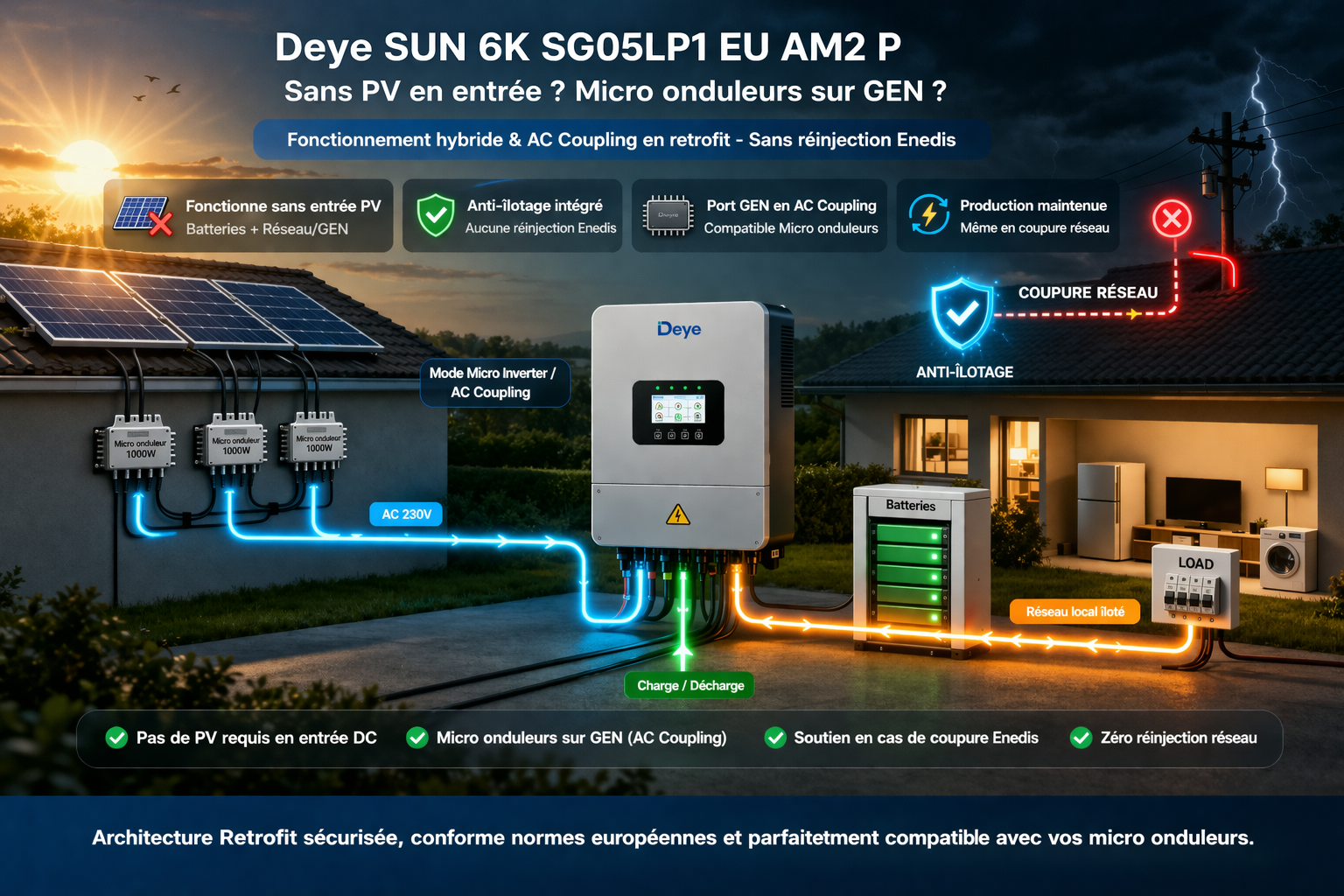

Port GEN et AC coupling : que peut-on raccorder réellement ?
Le port GEN n’est pas forcément réservé au seul raccordement d’un groupe électrogène. Dans l’univers Deye LV, il peut, selon configuration, version de firmware et menu disponible, être utilisé en mode d’entrée micro onduleur ou en logique d’AC coupling. C’est un point essentiel pour les projets de rénovation ou de transformation d’une installation photovoltaïque existante.
Cette fonction permet d’intégrer une production photovoltaïque déjà convertie en AC, par exemple via des micro onduleurs, sans reconstruire entièrement l’installation autour d’un champ DC neuf. C’est précisément ce qui fait l’intérêt de l’architecture retrofit : vous conservez une partie de l’existant tout en ajoutant batterie, pilotage énergétique et fonction secours.
Équipements envisageables
Des micro onduleurs ou, selon architecture, un onduleur réseau classique, à condition que le paramétrage et les protections soient cohérents.
Avantage système
Vous pouvez capitaliser sur une installation AC déjà en place au lieu de repartir de zéro côté production photovoltaïque.
Prudence indispensable
Cette logique ne doit jamais être interprétée comme une compatibilité automatique. Elle dépend du firmware, du paramétrage et du comportement réel des équipements raccordés.
Point à valider : la fonction exacte du port GEN dépend de la documentation constructeur, du firmware installé, des réglages activés et de la puissance AC à gérer. Ce n’est pas un point à supposer.
Que se passe-t-il en cas de coupure réseau ?
En cas de coupure du réseau public, l’onduleur doit se comporter conformément aux règles d’anti-îlotage. Cela signifie qu’il ne peut pas réalimenter la ligne extérieure. En revanche, il peut maintenir un réseau local isolé sur la sortie LOAD, destiné aux charges prioritaires prévues dans le schéma de l’installation.
Cette distinction entre réseau public et micro-réseau local est fondamentale. C’est elle qui permet à l’installation de rester sécurisée tout en conservant une continuité d’alimentation sur certaines charges. Dans ce cadre, l’onduleur devient le générateur de référence du réseau local secouru.
| Sujet | Principe de fonctionnement | Ce qu’il faut valider |
|---|---|---|
| Anti-îlotage | Aucune réalimentation du réseau public en cas de coupure. | Conformité de câblage, séparation correcte entre réseau et sortie secourue. |
| Sortie LOAD | L’onduleur peut créer un réseau local isolé pour les charges prioritaires. | Répartition réelle des charges, puissance appelée et stratégie de secours. |
| Micro onduleurs en secours | Ils peuvent, selon configuration, continuer à produire sur le réseau local recréé. | Compatibilité de fréquence, stabilité locale et logique de régulation. |
| Régulation | Le pilotage peut se faire par décalage de fréquence pour limiter la production AC couplée. | Plage de fonctionnement admise par les micro onduleurs et réglages actifs. |
À retenir : le risque de réinjection vers Enedis en cas de coupure réseau n’est pas le sujet si l’anti-îlotage est correctement mis en œuvre. Le vrai sujet technique devient la stabilité du réseau local secouru et le comportement des équipements qui y sont raccordés.
Pourquoi cette logique est intéressante en retrofit ?
Le retrofit consiste à faire évoluer une installation existante plutôt qu’à la remplacer entièrement. C’est souvent la situation rencontrée lorsque vous avez déjà des micro onduleurs, une production photovoltaïque en AC et que vous souhaitez désormais ajouter du stockage, une fonction secours ou une logique énergétique plus avancée.
Dans cette perspective, un onduleur Deye LV peut devenir un maillon de transformation du système. Il ne remplace pas forcément tout l’existant : il l’oriente, le structure et l’intègre dans une architecture plus complète.
Conserver l’existant
Le champ photovoltaïque déjà en place peut rester utile, ce qui limite les travaux et valorise l’investissement initial.
Ajouter du stockage
La batterie permet d’améliorer l’autoconsommation, de lisser certains usages et d’introduire une logique de secours.
Créer une architecture plus robuste
Le système gagne en souplesse, mais seulement si le dimensionnement, les protections et la compatibilité réelle sont correctement validés.
Les points de vigilance à valider avant intégration
Un article pédagogique peut expliquer la logique d’ensemble, mais il ne remplace pas une validation de projet. Sur ce type d’architecture, plusieurs paramètres doivent être confirmés avant toute conclusion définitive.
- La version de firmware et les menus réellement disponibles sur l’onduleur.
- Le mode exact de fonctionnement du port GEN dans l’architecture retenue.
- La compatibilité des micro onduleurs avec un micro-réseau local piloté en fréquence.
- La puissance AC cumulée et la cohérence avec les capacités de l’onduleur.
- La capacité batterie, le courant admissible et la communication BMS.
- Le câblage des charges prioritaires sur la sortie LOAD.
- Les protections AC, le comptage, les CT et la logique de supervision.
- Les priorités de charge, les seuils SOC et les comportements en mode secours.
Conseil AVEL HEOL : ce type d’installation est pertinent lorsqu’il est pensé comme une architecture complète. La compatibilité ne dépend jamais d’un seul produit, mais de l’ensemble batterie + onduleur + protections + câblage + supervision + usages réels.
FAQ technique
Peut-on utiliser un onduleur Deye LV sans panneaux photovoltaïques en entrée DC ?
Oui. Dans une architecture avec réseau AC et batterie, l’onduleur peut fonctionner sans champ PV DC actif. Il garde alors un rôle de gestion énergétique, de conversion et de secours selon configuration.
Le port GEN peut-il recevoir des micro onduleurs ?
Oui, selon configuration, firmware et paramétrage. Dans certaines architectures, le port GEN peut être utilisé en logique AC coupling pour intégrer des micro onduleurs ou une production AC existante.
Y a-t-il un risque de réinjection vers le réseau public lors d’une coupure ?
Non, le principe de l’anti-îlotage est précisément d’empêcher toute réalimentation du réseau public. L’onduleur peut en revanche maintenir un réseau local isolé sur la sortie secourue si l’architecture le prévoit.
Les micro onduleurs peuvent-ils continuer à produire en mode secours ?
Oui, potentiellement, si le réseau local créé par l’onduleur reste dans leur plage de fonctionnement et si la régulation par fréquence est correctement gérée. C’est un point qui dépend du comportement réel des micro onduleurs utilisés.
Un article général suffit-il pour confirmer la compatibilité d’un projet ?
Non. Il permet de comprendre la logique système, mais la validation finale dépend toujours du schéma réel, du firmware, du câblage, de la batterie, des protections et de la documentation constructeur.
Vous souhaitez valider une architecture Deye LV avec batterie et micro onduleurs ?
AVEL HEOL vous aide à raisonner à l’échelle du système complet : rôle du port GEN, compatibilité AC coupling, comportement en secours, cohérence batterie, protections et dimensionnement réaliste.
AC coupling Deye : faut-il raccorder l’onduleur photovoltaïque sur le port GEN ou sur la sortie LOAD ?
On nous pose souvent la question, surtout dans les projets de retrofit batterie avec production photovoltaïque déjà existante. En pratique, les deux architectures peuvent fonctionner, mais elles ne répondent pas à la même logique système. Le bon choix ne dépend donc pas seulement du fait que “ça marche”, mais du rôle que vous voulez donner à votre production AC couplée dans l’architecture énergétique.
La question port GEN ou sortie LOAD sur un onduleur Deye revient souvent parce qu’elle touche à plusieurs sujets en même temps : le fonctionnement en blackout, la hiérarchie entre batterie et charges, la stabilité du réseau secouru et la manière d’intégrer un onduleur photovoltaïque AC existant dans une architecture hybride cohérente.
Autrement dit : il ne faut pas raisonner uniquement en câblage possible, mais en comportement réel du système complet.
Point de méthode : dire que GEN et LOAD peuvent tous deux fonctionner ne suffit pas. Ces deux options ne donnent pas la même place à la production photovoltaïque AC dans le système. C’est précisément pour cela que le choix doit être fait à l’échelle de l’architecture énergétique complète, et non port par port.
| Critère de choix | AC coupling sur port GEN | AC coupling sur sortie LOAD |
|---|---|---|
| Logique générale | Intégrer une source AC existante dans l’architecture de l’onduleur hybride | Faire fonctionner l’onduleur PV directement sur le réseau local secouru |
| Lecture système | Approche plus lisible dans une logique de retrofit cadré | Approche plus orientée micro-réseau local et continuité de production |
| Fonctionnement en cas de coupure réseau | Pertinent selon configuration, protections et paramétrage | Pertinent si le réseau local recréé reste stable pour l’onduleur raccordé |
| Avantage principal | Architecture généralement plus simple à documenter et à expliquer | Logique utile si la priorité est la production active sur le réseau secouru |
| Point de vigilance | Puissance admissible, logique d’injection, protections AC, comptage éventuel | Comportement local des charges, batterie pleine, stabilité fréquence / tension, supervision |
| Quand cette option a du sens | Quand vous cherchez une intégration plus propre dans l’architecture Deye | Quand votre priorité est le fonctionnement du micro-réseau secouru en blackout |
Le bon choix si vous voulez une architecture plus lisible
Le port GEN a du sens lorsque vous cherchez une intégration plus structurée d’un onduleur photovoltaïque AC existant dans un projet de retrofit avec batterie. C’est souvent l’option la plus simple à présenter, car elle suit une logique d’intégration plus directement rattachée à l’onduleur hybride.
À valider : puissance réellement admise, protections AC, firmware, paramétrage, comportement en limitation et documentation exacte du modèle Deye concerné.
Le bon choix si votre priorité est le réseau secouru
La sortie LOAD prend du sens lorsque vous souhaitez que l’onduleur photovoltaïque continue à travailler directement sur le micro-réseau local recréé en cas de coupure. Cette logique peut être très pertinente sur le terrain, mais elle doit être assumée comme plus dépendante du comportement réel des charges, de la batterie et de l’onduleur raccordé.
À valider : stabilité du réseau local, gestion batterie pleine, protections, seuils de coupure, qualité de synchronisation, supervision, firmware et scénario réel d’exploitation.
Conclusion utile : si vous cherchez une architecture retrofit plus lisible et plus facile à documenter, le port GEN est souvent le choix le plus cohérent. Si votre priorité est de maintenir une production photovoltaïque active sur le réseau secouru pendant un blackout, la sortie LOAD peut avoir du sens. Dans les deux cas, la bonne réponse dépend du système complet, pas d’un seul bornier.
