Comment un onduleur solaire régule la puissance photovoltaïque : MPPT, impédance dynamique et limite d’injection
Une installation photovoltaïque ne produit pas toujours sa puissance maximale, même lorsque l’ensoleillement est favorable. Dans de nombreuses situations, ce comportement est normal : l’onduleur agit sur le point de fonctionnement du champ photovoltaïque pour ajuster la puissance produite, respecter une consigne, éviter l’injection réseau ou s’adapter à l’architecture énergétique du site.
Cette régulation est souvent mal comprise. Elle peut donner l’impression que l’installation “perd” de l’énergie, alors qu’en réalité l’onduleur pilote le fonctionnement électrique du champ solaire pour ne pas convertir plus de puissance que nécessaire.
1. Le rôle du MPPT : suivre le point de puissance maximale
Un panneau photovoltaïque ne se comporte pas comme une source de puissance fixe. Sa production dépend de l’irradiance, de la température, de la tension de fonctionnement et du courant demandé par l’électronique de puissance.

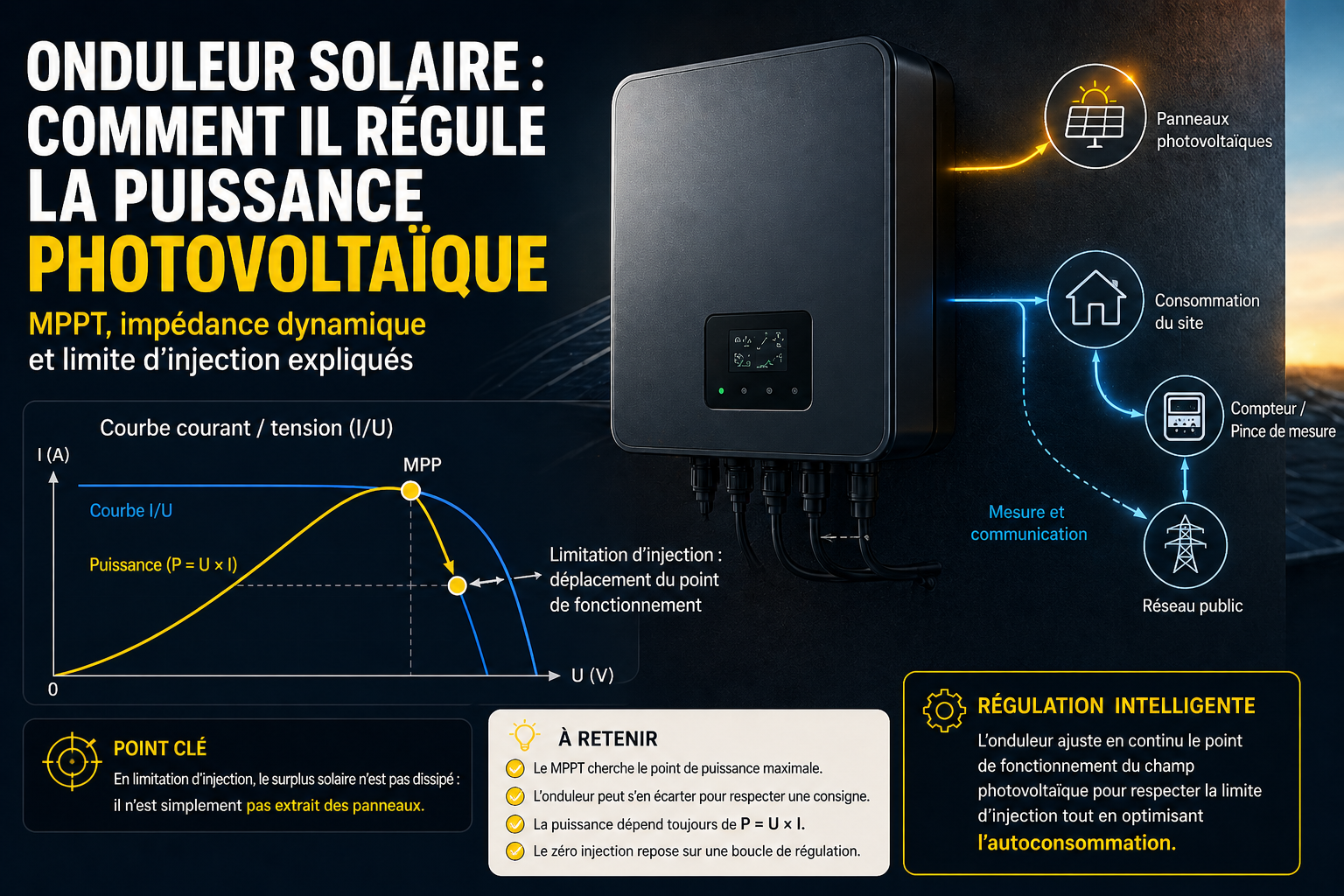

Pour un niveau d’ensoleillement donné, le champ solaire possède une courbe courant/tension, appelée courbe I/U. Sur cette courbe, il existe un point où le produit tension × courant est maximal : c’est le MPP, pour Maximum Power Point.
Le rôle du MPPT, ou Maximum Power Point Tracking, est de suivre ce point en continu. L’algorithme mesure l’évolution de la tension et du courant, puis pilote l’étage de conversion pour extraire la puissance optimale du champ photovoltaïque lorsque l’architecture le permet.
La puissance électrique fournie par un champ photovoltaïque se calcule par la relation :
P = U × I.
Un panneau peut donc être fortement éclairé sans fournir beaucoup de puissance si son point de fonctionnement n’est pas placé dans la zone utile de la courbe I/U.
- Si la tension U est proche de zéro, alors P est proche de zéro, même si le courant peut être élevé.
- Si le courant I est proche de zéro, alors P est également proche de zéro, même si la tension est élevée.
- La puissance maximale se situe entre ces deux extrêmes, au point MPP.
L’onduleur présente au champ photovoltaïque une charge électronique pilotée, assimilable à une impédance dynamique. En modifiant cette impédance vue par les panneaux, il déplace le point de fonctionnement sur la courbe I/U.
En fonctionnement MPPT classique, le système cherche le point où U × I est maximal.
En limitation d’injection, l’onduleur peut volontairement s’écarter de ce point pour réduire la puissance extraite.
2. Ce que fait réellement l’onduleur lorsqu’il limite la production
Lorsque l’installation ne peut pas accepter toute la puissance disponible, l’onduleur n’a pas toujours intérêt à rester au MPP. Il peut volontairement déplacer le point de fonctionnement du champ photovoltaïque vers une zone où la puissance extraite est plus faible.
Selon l’architecture de l’onduleur, cette action peut être réalisée par un étage DC/DC, par le pilotage de l’étage de conversion, ou par une stratégie interne propre au fabricant. Le principe reste le même : l’électronique impose une condition de fonctionnement différente au champ solaire.
- la tension côté panneaux est modifiée ;
- le courant extrait évolue ;
- la puissance convertie baisse ;
- l’onduleur respecte une limite de puissance ou d’injection.
3. Limite d’injection : pourquoi l’onduleur ne produit pas toujours tout ce qu’il pourrait
En autoconsommation avec limitation d’injection, l’objectif n’est pas de produire le maximum en permanence. L’objectif est de produire ce que le bâtiment peut consommer, éventuellement compléter avec une batterie, puis respecter la consigne d’injection.
Dans une configuration dite “zéro injection”, un compteur ou une pince de mesure surveille les échanges avec le réseau. Si la production photovoltaïque dépasse la consommation instantanée du site, le système détecte un risque d’export. L’onduleur reçoit alors une consigne de réduction de puissance.
| Situation | Réaction possible du système | Point à vérifier |
|---|---|---|
| Consommation supérieure à la production solaire | L’onduleur peut rester proche du MPP | Puissance PV disponible et capacité de l’onduleur |
| Production supérieure à la consommation | L’onduleur réduit la puissance extraite | Réglage de la limite d’injection |
| Présence d’une batterie | Le surplus peut être orienté vers la charge batterie | Compatibilité BMS, protocole, puissance de charge |
| Installation triphasée | La gestion dépend de la mesure par phase ou globale | Équilibrage, comptage, règles réseau |
4. L’énergie solaire non utilisée est-elle perdue ?
Il faut distinguer deux choses : l’énergie solaire reçue par les panneaux et l’énergie électrique réellement convertie. Lorsque l’onduleur limite la production, les panneaux continuent de recevoir le rayonnement solaire, mais l’électronique n’extrait pas toute la puissance électrique disponible.
Ce surplus potentiel n’est donc pas envoyé dans une résistance ni dissipé volontairement par l’onduleur. Il n’est simplement pas converti en énergie utile. Comme tout système électronique, l’onduleur conserve néanmoins ses pertes normales de fonctionnement, mais ce n’est pas un mécanisme de “destruction” du surplus.
5. Pourquoi le zéro injection n’est jamais parfaitement instantané
Une consigne zéro injection repose sur une boucle de régulation. Cette boucle mesure, communique, calcule, puis ajuste la puissance. Il existe donc toujours un délai, même court, entre l’apparition d’un surplus et la correction par l’onduleur.
En pratique, cela peut entraîner de petites micro-injections transitoires, notamment lors des variations rapides de consommation : démarrage ou arrêt d’un chauffe-eau, d’une pompe, d’une plaque de cuisson, d’une borne de recharge ou d’un moteur.
- temps de réaction du compteur ou de la pince de mesure ;
- latence de communication avec l’onduleur ;
- vitesse de réduction de puissance autorisée par le firmware ;
- qualité du paramétrage de la limite d’injection ;
- gestion spécifique du monophasé ou du triphasé.
6. MPPT, batterie et autoconsommation : trois logiques différentes
Le MPPT cherche à extraire le maximum du champ solaire. La limite d’injection cherche à respecter une contrainte réseau. La batterie, elle, peut ajouter une troisième logique : absorber une partie du surplus pour le restituer plus tard.
Mais une batterie ne rend pas automatiquement l’installation optimale. Sa capacité en kWh, sa puissance de charge en kW, sa compatibilité BMS, le protocole de communication, le firmware et l’architecture AC-coupled ou DC-coupled doivent être cohérents avec l’onduleur et avec les usages du site.
La limitation d’injection doit être analysée en priorité comme une contrainte de pilotage du système. Avant d’envisager une évolution d’architecture, il est essentiel de valider la qualité de mesure, la réactivité de l’onduleur, le paramétrage de la consigne d’injection et la cohérence entre production photovoltaïque et consommation réelle du site. Selon configuration, une optimisation du pilotage peut déjà réduire certaines phases de limitation.
7. Les erreurs fréquentes d’interprétation
- Confondre puissance disponible et puissance produite : les panneaux peuvent avoir un potentiel élevé sans que l’onduleur l’extraie.
- Penser que le surplus est dissipé : en limitation MPPT, le surplus n’est généralement pas converti.
- Assimiler zéro injection et autonomie : une installation raccordée réseau avec zéro injection reste dépendante de son architecture.
- Oublier le triphasé : la mesure et la compensation entre phases peuvent modifier le comportement réel.
- Supposer une compatibilité universelle : compteur, onduleur, batterie, BMS et supervision doivent être validés ensemble.
8. Ce que cela change pour le dimensionnement
Une installation photovoltaïque correctement dimensionnée ne se limite pas à comparer la puissance des panneaux et la puissance de l’onduleur. Il faut aussi analyser la consommation instantanée, les périodes de surplus, la consigne d’injection, la présence éventuelle d’une batterie et les contraintes du réseau.
Dans certains cas, une limitation ponctuelle est acceptable et même normale. Dans d’autres, elle révèle une architecture inadaptée : trop de puissance PV sans usage en journée, batterie trop faible en puissance de charge, mauvais équilibrage des phases, ou limite d’injection trop contraignante par rapport au profil du bâtiment.
- Le MPPT cherche le point de puissance maximale, mais l’onduleur peut volontairement s’en éloigner.
- La limite d’injection réduit la puissance produite pour respecter une consigne réseau.
- La puissance solaire dépend toujours du produit P = U × I.
- Une tension proche de zéro donne une puissance proche de zéro, même avec du courant.
- L’onduleur agit sur une impédance dynamique vue par le champ photovoltaïque.
- L’énergie non utilisée n’est souvent pas dissipée : elle n’est simplement pas extraite des panneaux.
- Le comportement réel dépend du compteur, du firmware, du câblage, du paramétrage et de l’architecture.
FAQ : MPPT, régulation de puissance et zéro injection
Un onduleur peut-il produire moins que ce que les panneaux permettent ?
Oui. L’onduleur peut volontairement réduire la puissance extraite du champ photovoltaïque pour respecter une limite d’injection, une contrainte de puissance, une consigne de batterie ou une condition de sécurité.
Le MPPT fonctionne-t-il encore lorsque l’onduleur limite la production ?
Oui, mais il ne cherche pas nécessairement à rester au point de puissance maximale. Selon la stratégie de contrôle, l’onduleur peut piloter un point de fonctionnement volontairement inférieur au MPP.
Pourquoi parle-t-on d’impédance dynamique ?
Parce que l’onduleur ne se comporte pas comme une charge fixe vue par les panneaux. Il adapte en permanence la relation entre tension et courant pour placer le champ photovoltaïque sur un point de fonctionnement donné.
Pourquoi la puissance baisse-t-elle si la tension ou le courant baisse ?
Parce que la puissance électrique dépend du produit tension × courant. Si la tension devient très faible, la puissance devient faible, même si le courant existe. Inversement, une tension élevée sans courant ne produit presque aucune puissance.
Le zéro injection empêche-t-il toute micro-injection ?
Pas toujours. La régulation dépend du temps de mesure, de la communication, du firmware et des variations de charge. De petites injections transitoires peuvent exister selon configuration.
Ajouter une batterie supprime-t-il la limitation solaire ?
Pas systématiquement. La batterie doit pouvoir accepter la puissance disponible au bon moment. Sa capacité, sa puissance de charge, son BMS et sa compatibilité avec l’onduleur sont déterminants.
Comprendre le MPPT, la régulation de puissance et la limite d’injection est essentiel, mais le comportement réel dépend fortement de l’architecture et du matériel utilisé.
