Port GEN Deye : à quoi sert-il, quoi brancher dessus ?
Entrée GEN des onduleurs Deye : rôle, AC coupling, Smart Load et fonctionnement en îlotage
Le port GEN d’un onduleur Deye n’est pas un simple bornier groupe électrogène. Selon le mode activé, il peut accueillir un générateur, une source photovoltaïque AC couplée ou devenir une sortie Smart Load. Pour bien l’exploiter, il faut raisonner en architecture complète : batterie, charges secourues, puissance AC, logique firmware et comportement en cas de coupure réseau.
- Port GEN Deye
- AC coupling
- Micro-onduleurs
- Smart Load
- Frequency shift
- Back-up
Sommaire
C’est quoi le port GEN sur un onduleur Deye ?
Le port GEN est une interface AC programmable dont la fonction dépend du mode activé dans l’onduleur. Selon les séries, les menus et le firmware, ce port peut être utilisé comme entrée générateur, comme entrée AC couplée pour micro-onduleurs ou onduleur réseau, ou encore dans une logique Smart Load. Les manuels Deye et les supports solutions du constructeur décrivent bien ces usages, mais il faut toujours les relire à l’échelle du modèle exact installé.
Le point important est simple : un seul rôle logique doit être retenu à la fois. Le choix du mode ne change pas seulement le câblage possible, il modifie aussi le comportement du système, la manière dont l’onduleur interprète les flux AC et la stratégie d’exploitation de l’installation.
Entrée générateur
Le port GEN peut servir d’entrée AC dédiée à un groupe électrogène pour soutenir les charges et, selon réglages, recharger la batterie.
Entrée AC couplée
En mode micro-inverter ou AC couple, GEN peut recevoir une production photovoltaïque déjà convertie en AC.
Smart Load
Selon architecture, GEN peut aussi piloter une charge flexible afin de valoriser un surplus disponible plutôt que de l’exporter.
Lecture AVEL HEOL : le port GEN n’est pas universellement “polyvalent” dans le sens où tout serait possible simultanément. C’est un port programmable dont l’usage réel dépend du modèle, du firmware, du paramétrage et de l’architecture retenue.
Que peut-on brancher sur le port GEN ?
A) Un groupe électrogène en mode Generator Input
C’est l’usage historique du port GEN. Dans cette logique, l’onduleur peut prendre de la puissance depuis le groupe pour alimenter les charges et, selon réglages, charger la batterie. Certaines gammes permettent aussi une logique de démarrage et d’arrêt via contact sec, selon l’état de charge batterie, des plages horaires ou un scénario de secours.
Cette approche est particulièrement pertinente sur site isolé, en secours hivernal ou lorsque l’autonomie doit être renforcée avec une source auxiliaire pilotable.
B) Un champ PV en AC coupling en mode Micro-inverter / AC Couple
Dans ce mode, le port GEN devient une entrée dédiée à une source de production photovoltaïque AC. On peut alors y raccorder, selon la documentation applicable, des micro-onduleurs ou un onduleur réseau. L’intérêt est clair : ajouter du photovoltaïque AC ou réutiliser un champ existant sans refaire toute l’architecture côté entrées DC.
Dans un projet de retrofit, c’est souvent l’un des usages les plus intéressants du port GEN, à condition de valider le comportement réel du système, la puissance AC couplée, le firmware disponible et les protections associées.
C) Une charge pilotée en mode Smart Load / Flexible Output
Lorsque le mode Smart Load est retenu, le port GEN ne sert plus à recevoir une source AC, mais à piloter une charge flexible selon des règles définies. Il peut alors alimenter, par exemple, un chauffe-eau, une résistance, une PAC, une charge VE ou une application de pompage, selon la logique énergétique du site.
L’objectif n’est pas de déplacer les charges critiques sur ce départ, mais d’utiliser intelligemment une énergie disponible lorsque la batterie et les usages prioritaires sont déjà couverts.
| Mode GEN | Usage principal | Exemples d’équipements | Point à valider |
|---|---|---|---|
| Generator Input | Source AC auxiliaire | Groupe électrogène | Qualité AC, logique de démarrage, puissance, protections |
| Micro-inverter / AC Couple | Production PV AC couplée | Micro-onduleurs, onduleur réseau | Firmware, frequency-shift, stabilité, puissance AC |
| Smart Load | Charge flexible pilotée | Chauffe-eau, PAC, VE, pompage | Priorités énergétiques, seuils SOC, câblage, protections |
En îlotage, le PV sur GEN fonctionne-t-il ? Oui, sous conditions, avec pilotage par fréquence
En mode AC couplé, la production photovoltaïque raccordée sur GEN peut continuer à fonctionner même en absence réseau, à condition que l’onduleur Deye soit en mode back-up et que les équipements AC couplés soient capables de suivre une logique de réduction de puissance par fréquence. Ce comportement relève du principe de frequency shift ou frequency-watt.
Lorsque le réseau public est présent, l’onduleur suit la référence réseau et ne pilote pas librement la fréquence locale. En revanche, en absence réseau, l’onduleur devient le point de référence du micro-réseau secouru. Il peut alors faire varier la fréquence afin de réduire la production AC couplée si la batterie est proche de sa limite et que la production dépasse les charges plus la capacité d’absorption batterie.
Réseau présent
L’onduleur suit la fréquence du réseau public. Le pilotage du PV AC n’est pas dans la même logique que celle d’un micro-réseau secouru.
Réseau absent
L’onduleur recrée une référence locale. Il peut alors piloter la production AC couplée en jouant sur la fréquence du micro-réseau.
Condition clé
Les micro-onduleurs ou onduleurs réseau raccordés doivent être compatibles avec cette logique de régulation, sinon le fonctionnement peut devenir instable.
Point à ne pas simplifier : le principle de frequency shift est standard en AC coupling insulaire, mais son efficacité dépend du comportement réel des équipements raccordés. Sans compatibilité frequency-watt correcte, vous pouvez observer des décrochages brutaux, du pompage ou un fonctionnement en yo-yo.
AC coupling Deye : port GEN ou sortie LOAD pour raccorder un onduleur photovoltaïque ?
On nous pose souvent la question, surtout dans les projets de retrofit batterie avec production photovoltaïque déjà existante. En pratique, les deux architectures peuvent parfois fonctionner, mais elles ne répondent pas à la même logique système. Le bon choix ne dépend donc pas seulement du fait que “ça marche”, mais du rôle que vous voulez donner à votre production AC couplée dans l’architecture énergétique.
La distinction entre port GEN et sortie LOAD est importante parce qu’elle touche à la hiérarchie entre batterie, charges secourues, stabilité du micro-réseau et sécurité de découplage. C’est un point décisif si vous visez une architecture durable et lisible.
Autrement dit : un câblage possible ne signifie pas forcément une architecture propre, stable et simple à maintenir.
Point de méthode : LOAD est conçu pour alimenter des charges. GEN, en mode Micro-inv, est interprété par l’onduleur comme une source AC couplée. Cette différence de rôle a un impact direct sur la stabilité, la régulation et la sécurité de découplage.
| Critère | AC coupling sur GEN | AC coupling sur LOAD |
|---|---|---|
| Rôle logique du bornier | Entrée dédiée à une source AC couplée | Sortie dédiée aux charges secourues |
| Lecture firmware | Routine plus cohérente avec le mode Micro-inv / AC coupling | Injection sur un bus charges, plus dépendante du comportement local |
| Stabilité en îlotage | Généralement plus lisible et plus prévisible | Peut fonctionner, mais plus sensible au contexte |
| Séparation des fonctions | GEN = source auxiliaire | LOAD = charges critiques |
| Lecture AVEL HEOL | Voie recommandée pour une architecture durable | Solution de terrain à manier avec prudence |
Le bon choix si vous voulez une architecture propre
Le port GEN est généralement préférable lorsque vous cherchez une séparation claire entre charges secourues et source AC couplée. C’est aussi la solution la plus cohérente dès que la puissance AC couplée devient significative ou que le comportement en back-up doit rester stable et prévisible.
À valider : puissance admise, protections AC, firmware, logique de comptage et documentation du modèle concerné.
Une solution parfois fonctionnelle, mais moins propre
L’AC coupling sur LOAD peut sembler fonctionner dans certains montages, mais il revient à injecter une production sur un départ pensé pour des charges. Cette approche n’est pas équivalente à un raccordement sur GEN et doit être assumée comme plus dépendante du contexte réel.
À valider : stabilité fréquence/tension, comportement batterie pleine, décrochages, supervision et scénario réel d’exploitation.
Liens documentaires utiles
Points d’attention AVEL HEOL
Pour obtenir une installation fiable, le port GEN doit être intégré dans une logique système cohérente. Un bon article peut clarifier les usages, mais il ne remplace jamais la validation d’architecture, du firmware et du schéma réel.
- Choisir le bon mode GEN : Generator Input, Micro-inverter / AC Couple ou Smart Load.
- Séparer correctement les protections et le sectionnement entre GEN, GRID et LOAD.
- Dimensionner l’AC coupling en cohérence avec les charges et la capacité de charge batterie.
- Éviter une puissance PV AC disproportionnée par rapport à la capacité réelle d’absorption du système.
- Conserver une marge batterie suffisante en îlotage pour éviter une réduction trop rapide de la production AC.
- Valider la compatibilité frequency-shift des micro-onduleurs ou de l’onduleur réseau raccordé.
- Contrôler le firmware, les menus disponibles et la documentation exacte du modèle Deye installé.
Conseil AVEL HEOL : en pratique, une règle de prudence souvent retenue consiste à éviter de surdimensionner le PV AC raccordé sur GEN par rapport à la capacité nominale de l’onduleur et à sa capacité d’absorption locale. Ce n’est pas une règle universelle constructeur, mais un repère de dimensionnement prudent à valider au cas par cas.
FAQ technique
Le port GEN d’un onduleur Deye sert-il uniquement à un groupe électrogène ?
Non. Selon le modèle, le firmware et le mode choisi, le port GEN peut servir d’entrée générateur, d’entrée AC couplée pour micro-onduleurs ou onduleur réseau, ou de sortie Smart Load.
Peut-on raccorder des micro-onduleurs sur le port GEN ?
Oui, dans les configurations où le mode Micro-inverter / AC Couple est prévu par le constructeur. Ce point doit toutefois être confirmé sur le manuel du modèle concerné et sur le firmware réellement installé.
Le PV AC raccordé sur GEN peut-il continuer à produire en cas de coupure réseau ?
Oui, potentiellement, si l’onduleur fonctionne en mode back-up et si les équipements AC couplés sont compatibles avec la régulation par fréquence du micro-réseau créé localement.
Pourquoi le raccordement sur GEN est-il souvent préférable au raccordement sur LOAD ?
Parce que GEN est interprété comme une source AC auxiliaire ou AC couplée, alors que LOAD est un départ charges secourues. Cette séparation améliore généralement la lisibilité système et le comportement en back-up.
Le Smart Load et l’AC coupling peuvent-ils être utilisés en même temps sur le même port GEN ?
Non, pas dans la logique normale d’exploitation d’un même bornier. Le port GEN doit être configuré selon un rôle précis, et ce rôle conditionne l’usage du système.
Vous souhaitez valider une architecture Deye avec port GEN, batterie et AC coupling ?
AVEL HEOL vous aide à raisonner à l’échelle du système complet : mode GEN, compatibilité micro-onduleurs, comportement en îlotage, protections, dimensionnement et cohérence de l’architecture énergétique.
Le vrai sujet n’est pas seulement GEN ou LOAD, mais la compatibilité frequency shifting
Dans l’idéal, il faut des micro-onduleurs ou onduleurs réseau compatibles avec le frequency shifting. C’est ce qui permet à l’onduleur hybride de limiter plus proprement la production AC en mode secours lorsque la batterie approche de sa limite d’absorption.
Si ce n’est pas le cas, le système peut parfois rester exploitable, mais dans un mode plus dégradé, que l’onduleur photovoltaïque soit raccordé sur le port GEN ou, selon configuration, sur le bus LOAD. Il faut alors s’attendre à un comportement moins propre : décrochages, reprises brutales, fonctionnement en yo-yo ou limitation moins progressive selon les charges présentes et l’état de charge batterie.
En fonctionnement normal d’autoconsommation, le port GEN reste généralement préférable lorsqu’il est possible de recâbler les onduleurs dessus, car il s’inscrit dans une logique d’intégration plus claire de la source AC couplée. La sortie LOAD peut néanmoins rester une solution de terrain lorsqu’un recâblage vers GEN n’est pas possible, à condition d’assumer une architecture plus contrainte et de valider le comportement réel du système.
Lecture AVEL HEOL : le bon critère de choix n’est pas seulement le point de raccordement. Il faut raisonner ensemble la compatibilité frequency-shift, la capacité d’absorption batterie, la stabilité du micro-réseau et la possibilité réelle de recâblage.

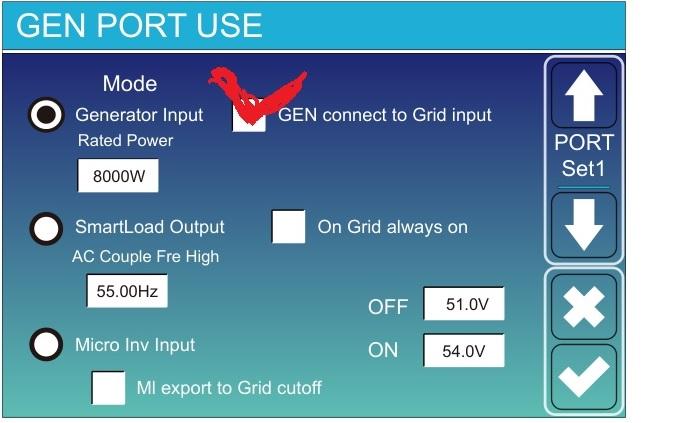

Configuration port GEN Deye : cases à cocher selon l’usage
| Scénario | Mode GEN | GEN connect to Grid input | MI export to Grid cutoff | Lecture AVEL HEOL |
|---|---|---|---|---|
| AC coupling propre (recommandé) | Micro Inv Input | Décoché | Coché (si zéro export) | Configuration la plus stable si onduleurs compatibles frequency shifting |
| AC coupling “dégradé” | Micro Inv Input | Décoché | Selon stratégie export | Fonctionne mais dépend fortement du comportement des onduleurs (risque de yo-yo) |
| Groupe électrogène | Generator Input | Selon câblage | Non utilisé | Mode historique du port GEN, logique différente de l’AC coupling |
