Isolation galvanique côté batterie dans un onduleur : rôle du transformateur d’isolement DC-DC et implications AC

Dans les architectures modernes d’onduleurs hybrides ou de systèmes ESS (Energy Storage System), on rencontre souvent la notion d’isolation galvanique côté batterie. Elle est généralement assurée par un convertisseur DC-DC isolé, intégrant un transformateur haute fréquence entre la batterie (DC) et le bus DC interne de l’onduleur.

Objectif : séparer électriquement la batterie du reste du système tout en permettant le transfert d’énergie, afin d’améliorer la sécurité, la compatibilité réseau et la maîtrise du régime de neutre côté AC.

Cet article explique comment l’énergie circule malgré l’isolation, pourquoi on dit que “le courant ne remonte pas”, et quelles conséquences électriques concrètes cela implique sur la partie AC.

Définition : qu’est-ce qu’une isolation galvanique ?

On parle d’isolation galvanique lorsqu’il n’existe aucune liaison conductrice directe (ohmique) entre deux parties d’un circuit.
Autrement dit :

• les pôles batteries ne sont pas reliés par un conducteur au bus DC interne et n’ont donc aucun chemin DC direct vers l’électronique de conversion AC.

La batterie est alors dite flottante par rapport à la masse AC/terre. La séparation est assurée par l’isolement électrique des enroulements du transformateur DC-DC (primaire/secondaire).

Ce que l’isolation galvanique empêche :

• remontée de courants DC de défaut vers la batterie,

• boucles de masse involontaires,

• propagation d’un défaut AC au circuit batterie,

• couplage direct entre régimes de neutre AC et référence DC.

Pourquoi l’énergie passe quand même ? Le principe du DC-DC isolé

Le point clé est le suivant :

Isolation galvanique ≠ absence de transfert d’énergie.
Isolation galvanique = absence de chemin conducteur direct.

Dans un onduleur isolé côté batterie, le transfert se fait via un convertisseur DC-DC à découpage haute fréquence.
Le chemin typique est :

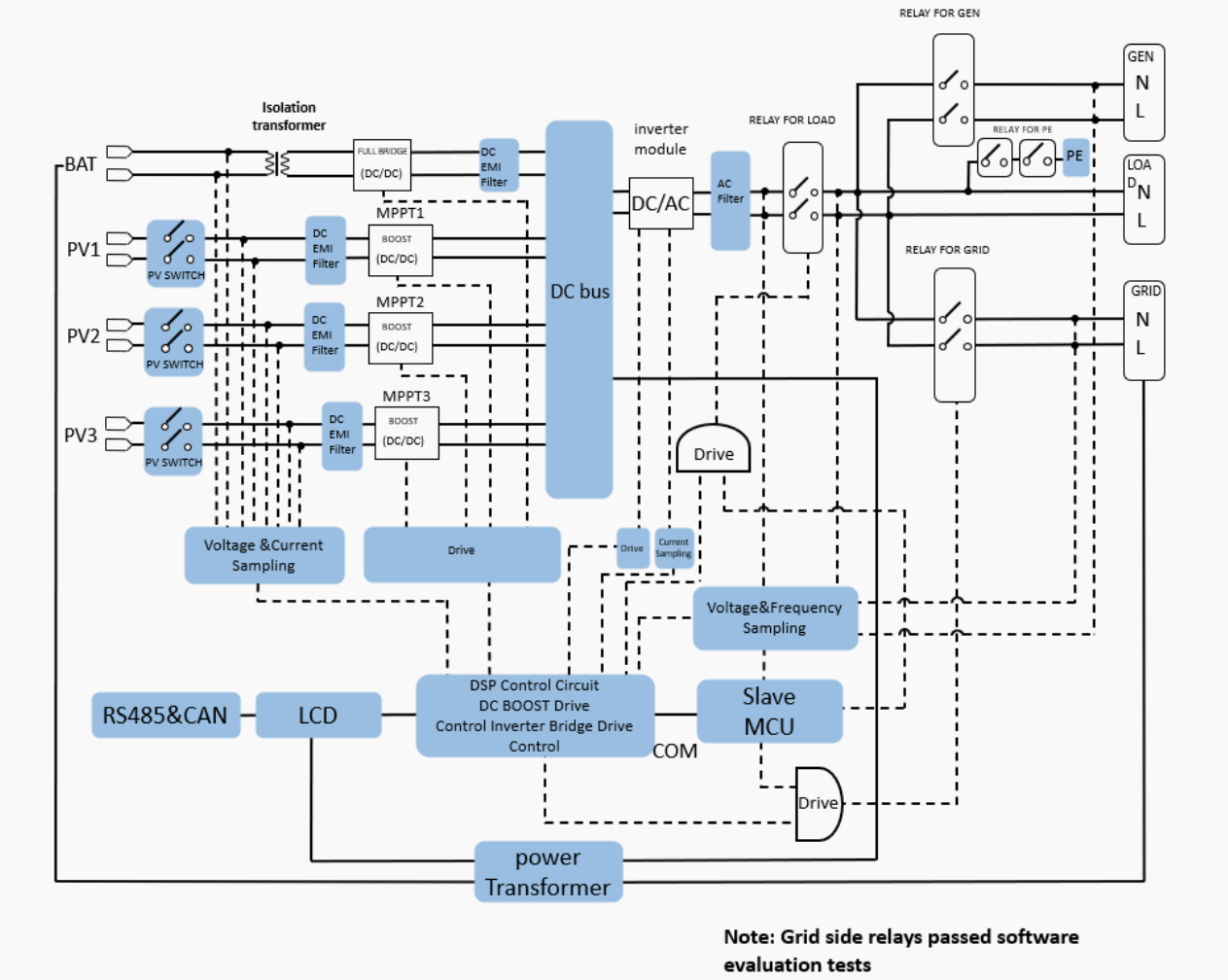

Batterie DC → hacheur HF (MOSFET/IGBT) → transformateur HF isolé → redressement + filtrage → bus DC → pont onduleur DC-AC.

Étapes physiques :

1. Découpage HF côté batterie
   La tension batterie est hachée à haute fréquence (typiquement 20–200 kHz).
   On ne transfère plus du “DC pur”, mais une onde alternative HF.

2. Couplage magnétique par transformateur
   Le transfo assure un transfert d’énergie via un champ magnétique.
   Les enroulements sont isolés :
   aucun électron ne traverse l’isolement, seule l’énergie passe.

3. Reconstruction DC côté bus
   L’onde HF est redressée, filtrée, et devient la tension du bus DC interne.
   Ce bus alimente ensuite la conversion DC-AC.



 “Le courant ne peut pas remonter” : ce que ça veut dire vraiment

Cette formulation est correcte si on précise le type de courant.

Pas de remontée galvanique (DC ou défaut AC)

Comme il n’y a pas de liaison ohmique :

• un courant de défaut sur le réseau AC

• ne peut pas emprunter un retour direct vers la batterie.

Il n’y a pas de boucle électrique continue entre AC et batterie.

Remontée d’énergie possible, mais contrôlée

Dans un onduleur bidirectionnel :

• en décharge : batterie → bus DC → AC

• en charge : AC → bus DC → batterie

L’énergie circule dans les deux sens via le DC-DC isolé, mais jamais librement :
elle passe uniquement si les transistors la commutent.
Ce n’est pas un retour par fil, mais une conversion active pilotée.

Les “mini-courants” qui subsistent : capacités parasites et EMC

Même avec une isolation galvanique parfaite, un transformateur HF possède :

• des capacités parasites inter-enroulements,

• parfois des condensateurs Y liés aux filtres CEM/EMI.

Ces éléments laissent passer un faible courant alternatif de fuite (surtout à haute fréquence).

Points importants :

• ce n’est pas un courant DC,

• il est très limité et prévu par conception,

• il répond aux exigences normatives (sécurité + CEM).

C’est ce qui explique qu’on puisse parfois mesurer une tension “flottante” entre batterie et terre, sans qu’il y ait liaison électrique réelle.

Conséquences sur la partie AC : sécurité et régime de neutre

L’un des intérêts majeurs de l’isolation galvanique côté batterie est la décorrélation complète des références DC et AC.
Cela permet :

Sécurité renforcée

• un défaut AC ne “tire” pas la batterie,

• limitation des courants de défaut côté DC,

• meilleure tenue aux défauts d’isolement.

Maîtrise du régime de neutre

Le neutre AC peut être :

• référencé à la terre selon le mode (TN/TT/IT),

• commuté en mode îlotage (neutre-terre local),

• sans imposer une référence au circuit batterie.

C’est un point crucial dans les systèmes d’autoconsommation avec back-up / ESS :
la sortie AC peut être configurée comme un réseau autonome sans injection de défauts dans le DC.

Réduction des boucles de masse

Les boucles de masse sont une source classique :

• de perturbations,

• de déclenchements DDR,

• de courants circulants non désirés.

L’isolation galvanique supprime le chemin DC direct, donc coupe la boucle à sa racine.

Conclusion

Une isolation galvanique côté batterie dans un onduleur repose sur un DC-DC isolé à transformateur haute fréquence.
Elle supprime toute liaison conductrice directe entre batterie et bus DC/AC, empêchant ainsi la remontée galvanique des courants de défaut ou de fuite.
Pour autant, l’énergie circule bien – mais seulement par couplage magnétique contrôlé, via les étages de commutation.

C’est cette architecture qui rend possible des systèmes ESS plus sûrs, mieux normés, et plus flexibles sur la gestion du neutre et des protections AC.

Précisions en lien avec les DDR : L’isolation galvanique côté batterie empêche la propagation galvanique des défauts DC vers la partie AC. Elle réduit donc fortement le risque d’apparition d’une composante DC lisse dans les courants de défaut côté réseau. Dans ces architectures isolées, les DDR type B — conçus pour détecter les fuites DC lisses et éviter l’aveuglement des types A — ne sont généralement pas requis, sous réserve des prescriptions du fabricant et des normes applicables
